本篇文章给大家谈谈交换机设置，以及交换机设置端口速率对应的知识点，希望对各位有所帮助，不要忘了收藏本站喔。

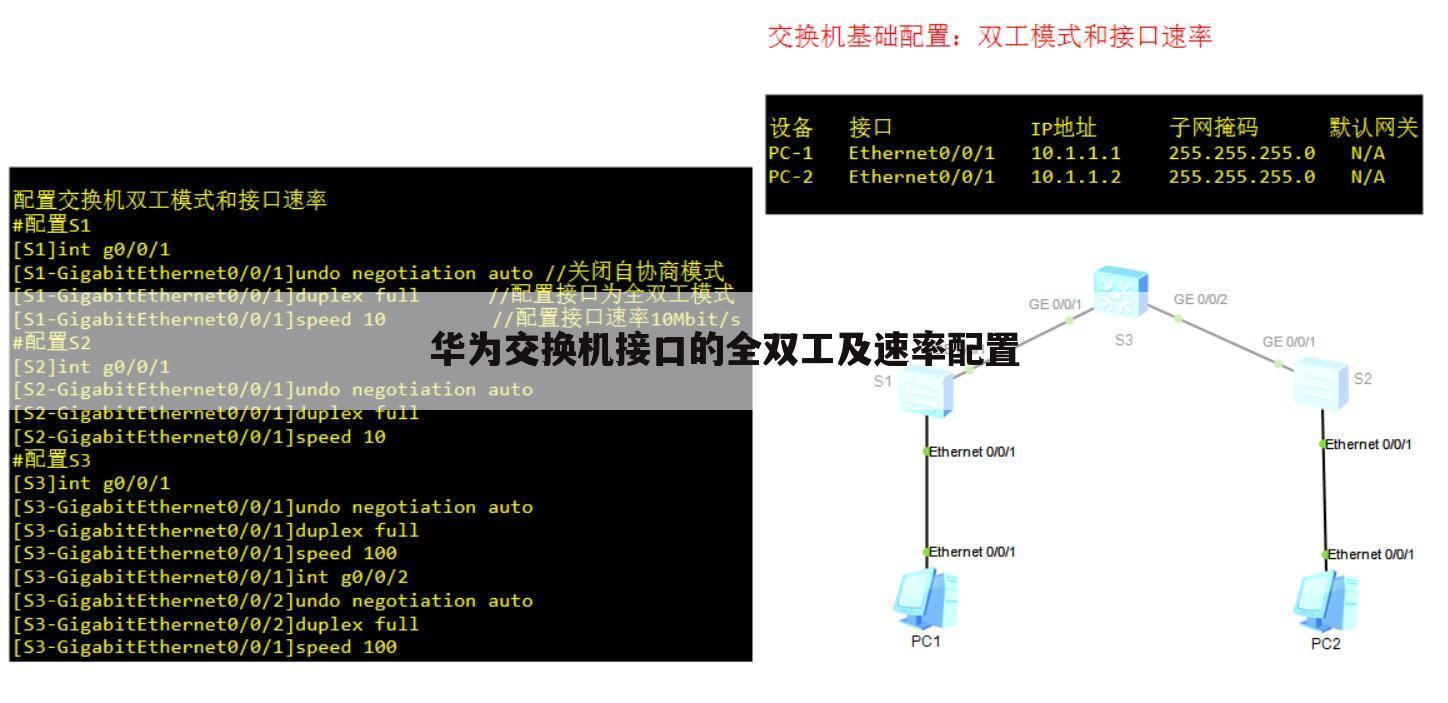

华为交换机接口的全双工及速率配置

本文最佳回答用户：【心甘罪】 ，现在由重庆云诚科技小编为你解答与【交换机设置】的相关内容！

答1. 配置交换机双工模式，先关闭自动协商功能，再手工指定双工模式为全双工

[S2]inter g0/0/1

[S2-GigabitEthernet0/0/1]undo negotiation auto   //关闭自动协商

[S2-GigabitEthernet0/0/1]duplex full    //指定全双工

2. 配置交换机接口速率，

<1>关闭自协商，配置e0/0/1接口速率为10Mbit/s

[S2]inter e0/0/1

[S2-Ethernet0/0/1]undo negotiation auto

[S2-Ethernet0/0/1]speed 10

<2>配置G0/0/2接口的速率为100Mbit/s

[Huawei-GigabitEthernet0/0/1]inter g0/0/2

[Huawei-GigabitEthernet0/0/2]undo negotiation auto

[Huawei-GigabitEthernet0/0/2]speed 100

上文就是重庆云诚科技小编分享贡献者：（心甘罪）贡献的关于“华为交换机接口的全双工及速率配置”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续答疑下文用户【白衬杉格子梦】贡献的“H3C交换机的端口限速基本配置”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。

H3C交换机的端口限速基本配置

本文最佳回答用户：【白衬杉格子梦】 ，现在由重庆云诚科技小编为你解答与【交换机设置】的相关内容！

答H3C交换机的端口限速基本配置

华为3Com系列交换机技术在业内所谓是一个很庞大的技术,但是我们如何通过华为3Com系列交换机技术来构建我们的网络呢一起来看看华为3com系列交换机端口限速攻略!

因为Ip网络是速率共享，有时候用户用p2p软件过多消耗了局域网带宽，这时候就有必要采取措施进行端口限速咯。我们这里假设PC1和PC2的IP地址分别为10.10.1.1/24、10.10.1.2/24，目的实现在SwitchA上配置端口限速，将PC1的下载速率限制在3Mbps，同时将PC1的上传速率限制在1Mbps，我们来看看华为3com各系列交换机配置有什么不同。

1.S2000EI系列交换机 (S2008-EI、S2016-EI和S2403H-EI):使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。

SwitchA相关配置

1. [SwitchA]interface Ethernet 0/1 //进入端口E0/1的配置视图

2. [SwitchA- Ethernet0/1]line-rate outbound 30 //对端口E0/1的出方向报文进行流量限速，限制到3Mbps

3. [SwitchA- Ethernet0/1]line-rate inbound 16 //对端口E0/1的入方向报文进行流量限速，限制到1Mbps

补充说明:报文速率限制级别取值为1～127。如果速率限制级别取值在1～28范围内，则速率限制的粒度为64Kbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为N*64K;如果速率限制级别取值在29～127范围内，则速率限制的粒度为1Mbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为(N-27)*1Mbps。

2.S2000-SI和S3000-SI系列交换机(S2026C/Z-SI、S3026C/G/S-SI和E026-SI) :使用以太网物理端口下面的'line-rate命令，来对该端口的出、入报文进行流量限速。

SwitchA相关配置

1. [SwitchA]interface Ethernet 0/1 //进入端口E0/1的配置视图

2. [SwitchA- Ethernet0/1]line-rate outbound 2 //对端口E0/1的出方向报文进行流量限速，限制到6Mbps

3. [SwitchA- Ethernet0/1]line-rate inbound 1 //对端口E0/1的入方向报文进行流量限速，限制到3Mbps

补充说明:对端口发送或接收报文限制的总速率，这里以8个级别来表示，取值范围为1～8，含义为：端口工作在10M速率时，1～8分别表示312K，625K，938K，1.25M，2M，4M，6M，8M;端口工作在100M速率时，1～8分别表示3.12M，6.25M，9.38M，12.5M，20M，40M，60M，80M。

3.S3026E、S3526E、S3050、S5012、S5024系列交换机(S3026E/C/G/T、S3526E/C/EF、S3050C、S5012G/T和S5024G):使用以太网物理端口下面的line-rate命令，对该端口的出方向报文进行流量限速;结合acl，使用以太网物理端口下面的traffic-limit命令，对端口的入方向报文进行流量限速。

SwitchA相关配置

1.[SwitchA]interface Ethernet 0/1 // 进入端口E0/1的配置视图

2.[SwitchA- Ethernet0/1]line-rate 3 //对端口E0/1的出方向报文进行流量限速，限制到3Mbps

3.[SwitchA]acl number 4000 // 配置acl，定义符合速率限制的数据流

[SwitchA-acl-link-4000]rule permit ingress any egress any

4. [SwitchA- Ethernet0/1]traffic-limit inbound link-group 4000 1 exceed drop //对端口E0/1的入方向报文进行流量限速，限制到1Mbps

补充说明:line-rate命令直接对端口的所有出方向数据报文进行流量限制，而traffic-limit命令必须结合acl使用，对匹配了指定访问控制列表规则的数据报文进行流量限制。在配置acl的时候，也可以通过配置三层访问规则，来对指定的源或目的网段报文，进行端口的入方向数据报文进行流量限制。 端口出入方向限速的粒度为1Mbps。

4.S3528、S3552系列交换机(S3528G/P和S3552G/P/F):使用以太网物理端口下面的traffic-shape和traffic-limit命令，分别来对该端口的出、入报文进行流量限速。

SwitchA相关配置

1. [SwitchA]interface Ethernet 0/1 //进入端口E0/1的配置视图

2. [SwitchA- Ethernet0/1]traffic-shape 3250 3250 // 对端口E0/1的出方向报文进行流量限速，限制到3Mbps

3. [SwitchA]acl number 4000 //配置acl，定义符合速率限制的数据流

[SwitchA-acl-link-4000]rule permit ingress any egress any

4. [SwitchA- Ethernet0/1]traffic-limit inbound link-group 4000 1000 150000 150000 1000 exceed drop //对端口E0/1的入方向报文进行流量限速，限制到1Mbps

5.S3900系列交换机(S3924、S3928P/F/TP和S3952P):使用以太网物理端口下面的line-rate命令，对该端口的出方向报文进行流量限速;结合acl，使用以太网物理端口下面的traffic-limit命令，对匹配指定访问控制列表规则的端口入方向数据报文进行流量限制。

SwitchA相关配置

1. [SwitchA]interface Ethernet 1/0/1 //进入端口E1/0/1的配置视图

2. [SwitchA- Ethernet1/0/1]line-rate 3000 // 对端口E0/1的出方向报文进行流量限速，限制到3Mbps

3. [SwitchA]acl number 4000 //配置acl，定义符合速率限制的数据流

[SwitchA-acl-link-4000]rule permit ingress any egress any

4. [SwitchA- Ethernet1/0/1]traffic-limit inbound link-group 4000 1000 exceed drop //对端口E0/1的入方向报文进行流量限速，限制到1Mbps

补充说明:line-rate命令直接对端口的所有出方向数据报文进行流量限制，而traffic-limit命令必须结合acl使用，对匹配了指定访问控制列表规则的数据报文进行流量限制。在配置acl的时候，也可以通过配置三层访问规则，来对指定的源或目的网段报文，进行端口的入方向数据报文进行流量限制。 端口出入方向限速的粒度为64Kbps。

6.S5600系列交换机(S5624P/F和S5648P):使用以太网物理端口下面的line-rate命令，对该端口的出方向报文进行流量限速;结合acl，使用以太网物理端口下面的traffic-limit命令，对匹配指定访问控制列表规则的端口入方向数据报文进行流量限制。

SwitchA相关配置

1. [SwitchA]interface Ethernet 1/0/1 //进入端口E1/0/1的配置视图

2. [SwitchA- Ethernet1/0/1]line-rate 3000 //对端口E0/1的出方向报文进行流量限速，限制到3Mbps

3. [SwitchA]acl number 4000 //配置acl，定义符合速率限制的数据流

[SwitchA-acl-link-4000]rule permit ingress any egress any

4. [SwitchA- Ethernet1/0/1]traffic-limit inbound link-group 4000 1000 exceed drop //对端口E0/1的入方向报文进行流量限速，限制到1Mbps

补充说明:line-rate命令直接对端口的所有出方向数据报文进行流量限制，而traffic-limit命令必须结合acl使用，对匹配了指定访问控制列表规则的数据报文进行流量限制。在配置acl的时候，也可以通过配置三层访问规则，来对指定的源或目的网段报文，进行端口的入方向数据报文进行流量限制。 端口出入方向限速的粒度为64Kbps。

;

上文就是重庆云诚科技小编分享贡献者：（白衬杉格子梦）回答的关于“H3C交换机的端口限速基本配置”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续探讨下文用户【痛却不去丶言语】回答的“交换机端口速率配置”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。

交换机端口速率配置

本文最佳回答用户：【痛却不去丶言语】 ，现在由重庆云诚科技小编为你探讨与【交换机设置】的相关内容！

答您好！我非常荣幸能够有机会回答您提出的问题。

5/1 口到 5/24 口 是10M

比如说你对 （f0 f1 f2 f3 口）作同样的配置那么 你可以 int range f0 -3

速率配置：

Switch(config-if)#speed

10 Force 10 Mbps operation

100 Force 100 Mbps operation

auto Enable AUTO speed configuration

Switch(config-if)#speed

如果我的回答能够给您带来帮助，请您酌情考虑为最佳答案。！祝您好运:-)

关于[交换机设置]的介绍到此就结束了，不知道你从中找到你需要的信息了吗 ？如果你还想了解更多这方面的信息，记得收藏关注本站。
