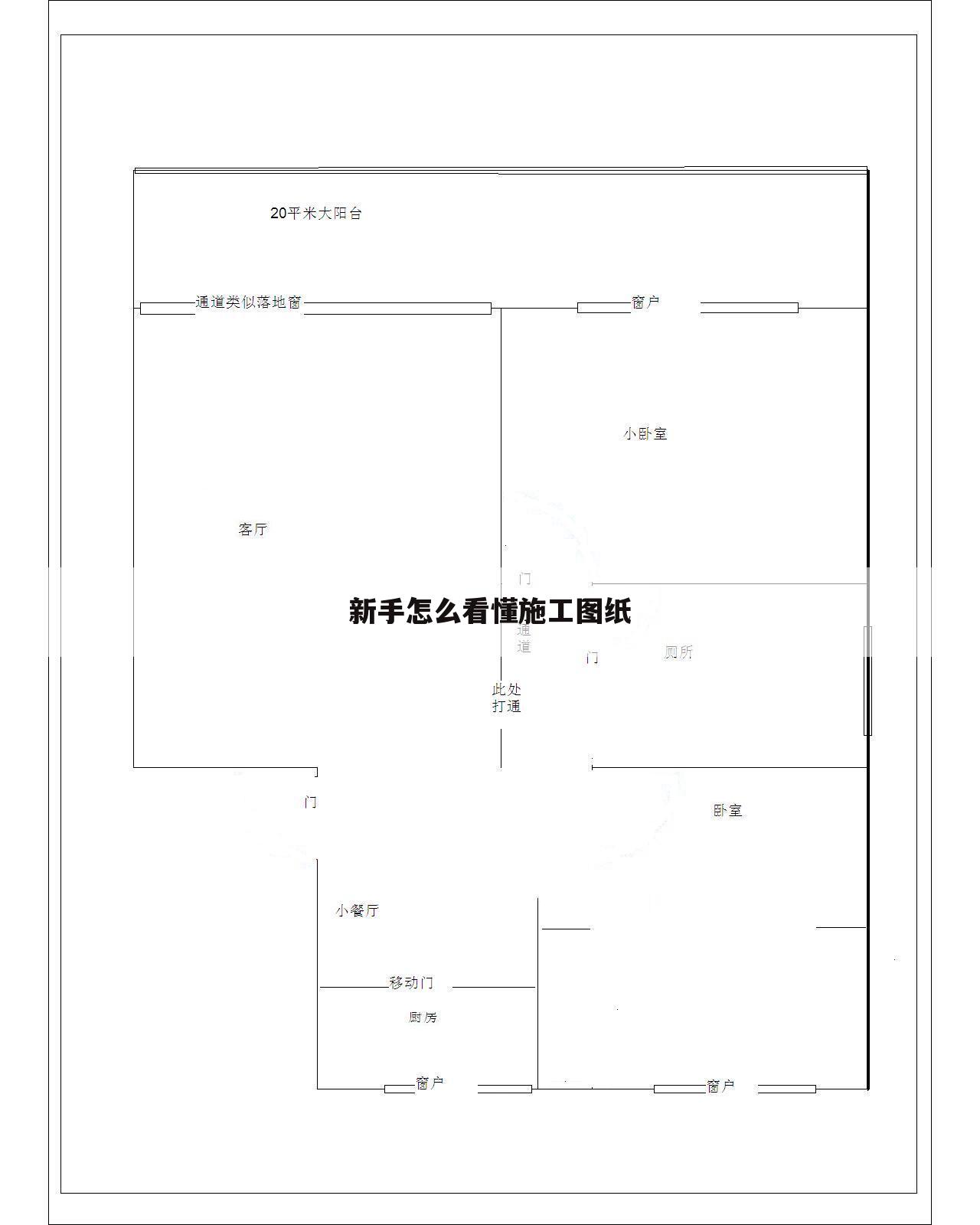

新手怎么看懂施工图纸
贡献用户名：【太阳暖心脏】 ，现在由重庆云诚科技小编为你讲解与【建筑施工看图教程视频】的相关内容！
答口诀：
——从上往下，从左往右看
——由外向里，由大向小，由粗向细看
——图样说明对照，建施结施结合、设备图纸参照看
——先看全局性基本图、后看局部性详图
（这样能够很好的看清图面上各种线条的纵横交错，各种密密麻麻的图例、符号）
过程：
一、学会使用看图工具
查看CAD图纸需要借助看图工具才能打开，如果你的电脑上只有CAD编辑器，双击CAD文件也是可以打开的，但是那毕竟是制图和编辑图纸的，查看图纸时也不方便，而且难免也会不小心把原本的图纸修改了。因此，学会使用CAD看图工具是首要的。
迅捷CAD看图软件。一款完全不收费的的看图工具，不仅功能多，而且非常好用，轻松打开大容量的图纸；最炫酷的还是三维视角，可以全方位的查看图纸，在办公上也为你增添了小树苗功能，办公更加便捷！
二、掌握看图顺序
一套完整的施工图，包括了各个方面的图纸，在查看图纸时不是随意看的，而是要按步骤走，明白先看什么、再看什么、最后看什么。看图顺序一般为：
【设计说明】－【平面图】－【立面图】－【剖面图】－【结构图】－【大样图或节点图】
三、检查容易出错的地方
1、检查女儿墙砼压顶的坡向是否朝内。
2、检查砖墙下有梁否。
3、结构平面中的梁，在梁表中是否全标出了配筋情况。
4、检查主梁的高度有无低于次梁高度的情况。
5、梁、板、柱在跨度相同、相近时，有无配筋相差较大的地方，若有，需验算。
6、当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度。
以上就是重庆云诚科技小编解答贡献者：（太阳暖心脏）分析的关于“新手怎么看懂施工图纸”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续解答下文用户【esc┃灬艾斯】回答的“建筑施工图要怎样识读？”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
建筑施工图要怎样识读？
贡献用户名：【esc┃灬艾斯】 ，现在由重庆云诚科技小编为你探讨与【建筑施工看图教程视频】的相关内容！
答房屋建筑施工图是用投影原理的各种图示方法和规定画法综合应用绘制的，因此，识读房屋建筑施工图，必须具备相关的知识，按照正确的方法步骤进行识读。
下面简单介绍施工图识读的一般方法与步骤。识读施工图的一般方法是：先看首页图(图纸目录和设计说明)，按图纸顺序通读一遍，然后按专业次序仔细识读，先基本图，后详图，再分专业对照识读(看是否衔接一致)。
一套房屋施工图是由不同专业工种的图样综合组成的，简单的有几张，复杂的有几十张，甚至几百张，它们之间有着密切的联系，读图时应注意前后对照，以防出现差错和遗漏。
