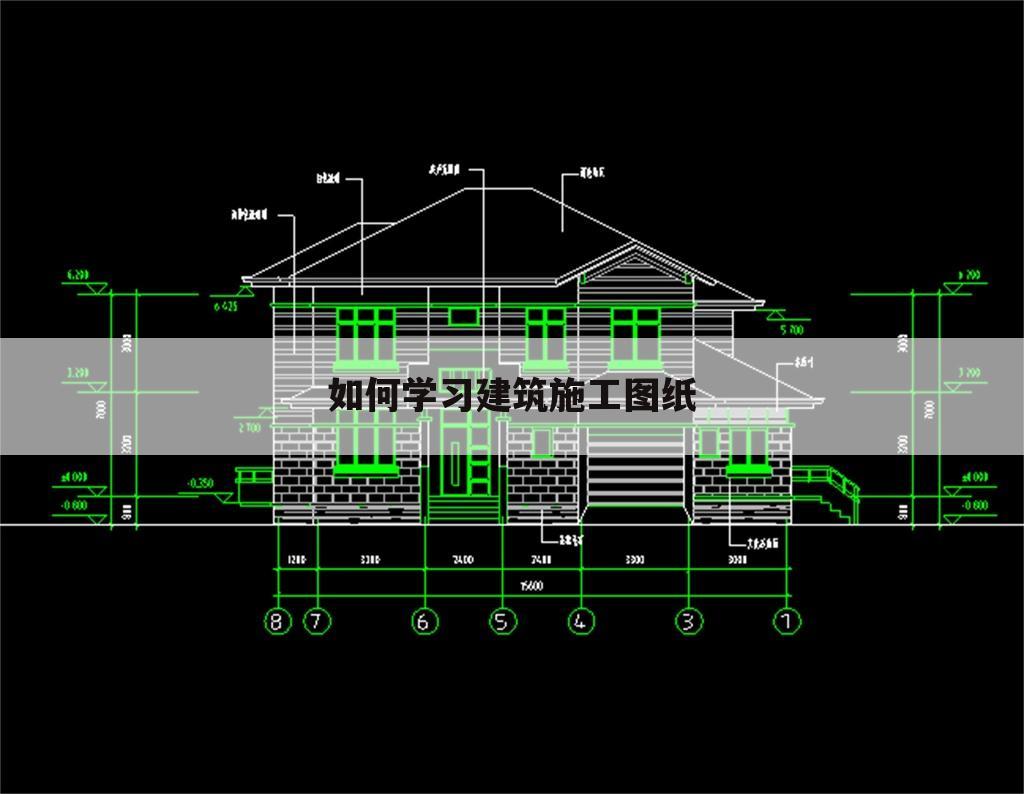

如何学习建筑施工图纸
本文贡献者：【眼不見心還念﹋】， 疑问关键字：建筑工程识图教程， 下面就让重庆云诚科技小编为你解答，希望本文能找到您要的答案！
最佳答案建筑制图是一门学问，自成系统。建筑识图自然有法可依，有规律可循，可以参照《土木工程制图》学习。要学习看建筑施工图，首先要先学习工程制图，从平面，立面、剖面三个基本图形对应练习。然后再看工程图，从地面看到地上，从结构看到建筑。一般是按如下顺序进行：
1、首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；
2、接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；
3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；
4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；
5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；
6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。
总之，看建筑施工图就是理清几条线，再把线串起来，一定要深入、细致，才能领会设计意图。
扩展资料
建筑施工图图纸分类
一、建筑施工
简称建施，主要表示房屋总平面图、立面图、剖面图等。
二、结构施工
简称结施，主要表示房屋承重结构的布置、构件类型、数量、大小及做法等。它包括结构布置图和构件详图。
三、设备施工
简称设施，主要表示各种设备、管道和线路的布置、走向以及安装施工要求等。设备施工图又分为给水排水施工图(水施)、供暖施工图(暖施)、通风与空调施工图(通施)、电气施工图(电施)等。设备施工图一般包括平面布置图、系统图和详图。
参考资料：百度百科-建筑施工图
以上就是重庆云诚科技小编解答(眼不見心還念﹋)解答关于“如何学习建筑施工图纸”的答案，接下来继续为你详解体育用户（如梦初醒）分析“建筑图纸怎么看 高手教你五步看懂建筑图纸”的一些相关解答，希望能解决你的问题！
建筑图纸怎么看 高手教你五步看懂建筑图纸
本文贡献者：【如梦初醒】， 疑问关键字：建筑工程识图教程， 下面就让重庆云诚科技小编为你解答，希望本文能找到您要的答案！
最佳答案 建筑工程师在识图、审图的过程中是怎么看的建筑图纸今天小编就主要给大家解答这个问题，工程师做设计或其他建筑方面从业者在做相关工作时，看懂图纸是第一关。建筑图纸怎么看呢主要是从五个方面循序渐进的看图，审图，下面就赶紧来学习一下吧!
注意：首先要把第一页，也就是设计说明书那页看明白，这对理解后面的图纸有很大作用。后面的图纸有一定专业基础应该不成问题，没基础也不怕，拿图到现场一一对照是很快熟悉的办法。如果实在没时间去现场，就先看正立面侧立面等整体图，把楼的大概模样在脑海里有个概念，再细部对照就很容易理解了，剩下些特殊的节点看不懂就要找人问问了。一般建筑图纸的字母都是根据其汉语拼音的首字母表示。
工程开工之前，需识图、审图，再进行图纸会审工作。如果有识图、审图经验，掌握一些要点，则事半功倍。现谈谈本人的识图、审图经验，供参考。识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能
图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼是商场还是宿舍了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸
建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸
建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息;建施平面图、结施平面图上，一般也标有本层标高;梁表中，一般有梁表面标高;基础大样图、其它细部大样图，一般也有标高注明。通过这些施工图，可掌握工程的立面尺寸。正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致;检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于2.1米，是否出现碰头现象;当中间层出现露台时，检查露台标高是否比室内低;检查厕所、浴室楼地面是否低几厘米，若不是，检查有无防溢水措施;最后与水电空调安装、设备工艺、第二次装修施工图相结合，检查建筑高度是否满足功能需要。
四、检查施工图中容易出错的地方有无出错
熟悉建筑工程尺寸后，再检查施工图中容易出错的地方有无出错，主要检查内容如下：
1、检查女儿墙砼压顶的坡向是否朝内。
2、检查砖墙下有梁否。
3、结构平面中的梁，在梁表中是否全标出了配筋情况。
4、检查主梁的高度有无低于次梁高度的情况。
5、梁、板、柱在跨度相同、相近时，有无配筋相差较大的地方，若有，需验算。
6、当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度。
7、当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理。
8、检查梁的受力钢筋最小间距是否满足施工验收规范要求，当工程上采用带肋的螺纹钢筋时，由于工人在钢筋加工中，用无肋面进行弯曲，所以钢筋直径取值应为原钢筋直径加上约21mm肋厚。
9、检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线重合。
10、当设计要求与施工验收规范有无不同。如柱表中常说明：柱筋每侧少于4根可在同一截面搭接。但施工验收规范要求，同一截面钢筋搭接面积不得超过50%。
11、检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无存在相矛盾之处。
12、单独基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错。
五、审查原施工图有无可改进的地方
主要从有利于该工程的施工、有利于保证建筑质量、有利于工程美观三个方面对原施工图提出改进意见。
1、从有利于工程施工的角度提出改进施工图意见
2、从有利于建筑工程质量方面，提出修改施工图意见。
3、从有利于建筑美观方面提出改善施工图
切记：要按照“熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程的立面尺寸检查施工图中容易出错的部位有无出错检查有无需改进的地方”的程序和思路，这样才会有计划的、全面地展开识图、审图工作。看了小编上面介绍的这么了，是不是觉得看建筑图纸的思路变清晰了。只有按着这五步去看图，建筑图纸其实也没有那么难懂的。
以上就是重庆云诚科技小编解答(如梦初醒)贡献关于“建筑图纸怎么看 高手教你五步看懂建筑图纸”的答案，接下来继续为你详解体育用户（愛自己゛沒情敵）回答“建筑给排水工程的识图内容和识图方法是什么”的一些相关解答，希望能解决你的问题！
建筑给排水工程的识图内容和识图方法是什么
本文贡献者：【愛自己゛沒情敵】， 疑问关键字：建筑工程识图教程， 下面就让重庆云诚科技小编为你解答，希望本文能找到您要的答案！
最佳答案1、建筑给排水工程的识图内容：
建筑给排水工程的识图内容，就是通过图纸了解和掌握图纸表示的给排水工程的全部内容。
2、识图方法：
a）一般看图应先看图纸总说明，了解工程的基本情况，并先弄清图上特别注明的图例；
b）再从一层平面图开始看，看平面图图上管道类型、管径、走向、布置方位。再看平面图上卫生洁具的平面布置，对系统有个初步的了解；
c）标准层的平面图基本与一层相同，不同的是埋在底下的进出口管道。
d）接下来对照平面图看系统图，一般给排水系统图用轴测图表示，
e）然后慢慢看各个单元具体施工布置及要求。顺序是先干管后支管，对照图纸说明，明确管材、管径、安装要求等，整个工程就一目了然了。
