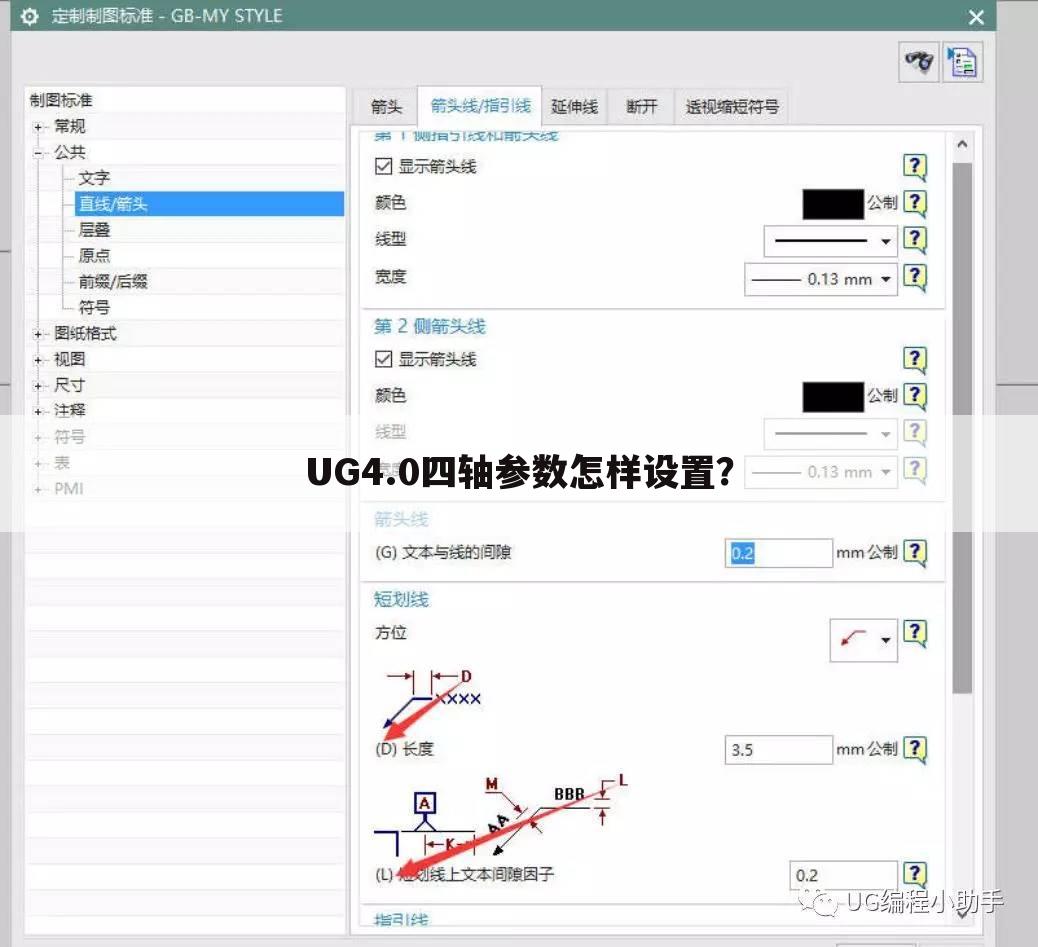

UG4.0四轴参数怎样设置？
本文贡献者：【白地青云战队】， 疑问关键字：ug4轴联动编程教程入门， 下面就让重庆云诚科技小编为你解答，希望本文能找到您要的答案！
贡献者回答这个问题问得好，在UG中创建四轴加工的步骤很多和三轴加工的创建的步骤很相似，但是他们不完全一样，因为四轴比三轴多了一个加工轴，在指定切削区域后选择合适的驱动方法、投影矢量、刀轴的方向，切削参数和非切削移动、进给率和、机床控制参数和三轴加工参数设置，参数的设置主要根据机床的刚性和加工的材料和刀具材料、直径的不同有所变化，其实参数的设置没有具体的数值，根据实际情况来选定合适的参数才能不影响加工效率，希望对你有用，纯手打，望！
以上就是重庆云诚科技小编解答(白地青云战队)回答关于“UG4.0四轴参数怎样设置？”的答案，接下来继续为你详解体育用户（别海南岸）回答“ug数控车编程步骤”的一些相关解答，希望能解决你的问题！
ug数控车编程步骤
本文贡献者：【别海南岸】， 疑问关键字：ug4轴联动编程教程入门， 下面就让重庆云诚科技小编为你解答，希望本文能找到您要的答案！
贡献者回答研究之前，本人已经使用UG把零件的三维模型创建好，并制作了工程图，如图1所示。步骤一 设置坐标系和毛坯进入数控车加工模块turning，点击工序导航器，在旁边空白处鼠标右键，选择“几 何 视 图”双 击 坐 标 系MCS_SPINDLE，点击坐标系对话框，类型改为自动判断，然后选择工件有孔的一端端面，自动以圆心为坐标原点，创建出加工坐标系。双 击“WORKPIECE”点 击“指 定 部件”，选择工件为要加工的对象。双击“TURNING_WORKPIECE”，点击指定毛坯边界，类型选择管材，长度115，外 径50，内 径20，安 装 位 置“在 主 轴 箱 处”和“远离主轴箱处”进行选择，使毛坯与工件长度重合。确定，完成。步骤二 创建各工步所需刀具点 击 创 建 刀 具 ， 刀 具 选 择“OD_55_L”,刀片形状选择V型（35度），刀尖圆角半径设置为0.4，“方向角度”设置为52，刀片长 度设置为15，刀具号设置为1，点击夹持器，勾选使用车刀夹持器，样式选择“J”，即主偏角93度。根据需要共创建9把刀具，如表1所示。步骤三 无螺纹端的外圆粗加工点击创建工序，子类型选择外径粗车 ， 刀 具 选 择35度 外 圆 车 刀 ， 几 何 体 选 择TURNING_WORKPIECE，方法选择粗加工，进入粗加工界面后，选择切削区域，轴向距离设置为-70。由于该零件需要调头加工，故加工长度改为-70，切削深度设置为1，点“进给率和”转速设置为600转每分钟，进给0.2mm/r。点击切削参数，设置刀具安全角度为第二条边52度，余量设置：面0.3径向0.3，拐角全部设置为延伸。点击“非切削移动”，逼近设置：运动到起点为直接，坐标设置为X26Y3。离开设置：类型也设置为直接，坐标设置为X28Y10，刀路仿真效果如图2所示。
步骤四 点击创建工序，子类型选择内径粗镗，刀具选择80度内孔车刀，几何体选择TURNING_WORKPIECE，方法选择粗加工，进入粗加工界面后，选择切削区域，轴向距离设置为-28。切削深度设置为1，转速设置为600转每分钟，进给0.15mm/r。点击切削参数，设置刀具安全角度为第一、第条边都为5度，余量设置：面0.3径向0.3，拐角全部设置为延伸。点击“非切削移动”，进刀设置为线性自动，逼近设置：运动到起点为直接，坐标设置为X10Y3。离开设置：类型也设置为直接，坐标设置为X10Y3，刀路仿真效果如图3所示。
步骤五 内孔精加工创建步骤与前面相似，类型选择孔精加工，方法改为精加工，其它设置与粗加工相同，转速设置为1000，进给为0.1，仿真刀路如图4所示。
步骤六 外圆精加工创建外径精加工程序，方法改为精加工，其它设置与外圆粗加工相同，转速设置为1000，进给0.1，完成后的刀路轨迹如图5所示。
步骤七 切内退刀槽创建工序，类型选择内径开槽，刀具选择内切槽刀，转速300，进给0.1，非切削运动设置，离开坐标设置为X10Y10，刀路轨迹如图6所示。
步骤八 切内螺纹创建工序，类型选择内螺纹加工。刀具选择内螺纹刀，点击“选择顶线”，选择内孔为顶线，确保Start和end的方向，要求从外向内，Start在后边，如果反了，可以再次选择顶线，确保方向正确，深度选择深度和角度，深度1.3，角度180，点击下面的偏置，起始偏置5，终止偏置2，切削深度最大0.5最小0.1.切削参数设置，螺距设置为2，非切削参数逼近设置坐标X14y5，离开设置坐标X14y5。转速设置480转，刀路轨迹如图7所示。
步骤九 切外槽创建工序，类型选择外径开槽。刀具选择4mm切槽刀，切削区域设置轴向-45，转速设置300，进给0.1，逼近坐标设置为X28y-35，离开坐标设置X28Y-35，刀路轨迹如图8所示
步骤十 右偏刀挖角创建工序，类型选择退刀粗车。刀具选择35度右偏刀，方法改为精加工，转速1000.进给0.1逼近坐标设置为X26Y-38，离开坐标设置X26y-38。刀路轨迹如图9所示。步骤十一 掉头加工设置坐标系毛坯工件的一端程序已经全部编完，需要编另一端的程序，需要把工件坐标系重新设置，复制坐标系并粘贴，删除里面的程序，坐标原点调整到工件的左端，方法是动态Z向移动-115。再绕X轴旋转180度，并修改毛坯的位置，使与工件的长度重合。由于前面创建的刀具都是以原坐标系为参考，故需要把后面要用到的刀具参考坐标系设置为后面的新坐标系，没有用过的刀具可以直接双击刀具，点击“更多”工作坐标系设置为新坐标系，前面已经参与编程的刀具不可以修改，因为修改后原来的程序将出错，可以复制这把刀具，把复制的刀具参考坐标系设置为新的坐标系。步骤十二 粗加工外圆掉头后，粗加工的坐标系选择新的坐标系，毛坯选择新的毛坯，刀具使用复制35度的外圆车刀，并修改坐标系为新的坐标系，加工轴向限制距离设置为-50，逼近坐标X26y-118，离开坐标X28y-125。其它与前面外圆加工相同，完成的刀路轨迹如图10所示
步骤十三 精加工外圆精加工左端，刀具使用刚才的刀具，加工类型为外径精加工，轴向限制距离为-52。转速1000，进给0.1，逼近与离开设置与粗加工相同。完成的刀路如图11所示。
步骤十四 粗加工圆弧面创建工序，粗加工，刀具选择圆弧刀，毛坯选择后面的新毛坯，轴向限定距离-50，在下面的区域选择里，区域加工单个改为多个。切削深度最大0.5。切削策略改为线性往复切削，切削参数里余量设置为面0.2径向0.2，非切削参数逼近坐标X22Y-95，离开坐标X28y-73，转速600，进给0.12，完成的刀路轨迹如图12所示。步骤十五 精加工圆弧面
创建工序，类型选择精加工，刀具选择圆弧刀，轴向限制起点为双曲线的右端起点，终点为-50。转速1000，进给0.06，逼近与离开与上面设置相同，完成的刀路如图13所示
步骤十六 切端面槽创建工序，类型选择在面上开槽，刀具选择端面槽刀，轴向限定距离设置为-4，逼近与离开坐标为X11y-120，转速300，进给0.1。刀路轨迹如图14所示
步骤十七 切外螺纹创建外螺纹工序，刀具选择外螺纹刀，顶线选择螺纹大径，深度选项改为深度和角度，深度1.3，角度180，偏置设置：起点5终点2，最大切削深度0.5，最小0.1，切削参数设置螺距为2，转速480。非切削参数设置离开坐标为X25Y-120，完成的刀路图如图15所示。
以上就是重庆云诚科技小编解答(别海南岸)分析关于“ug数控车编程步骤”的答案，接下来继续为你详解体育用户（很酷又爱笑）回答“加工中心4轴UG如何编程”的一些相关解答，希望能解决你的问题！
加工中心4轴UG如何编程
本文贡献者：【很酷又爱笑】， 疑问关键字：ug4轴联动编程教程入门， 下面就让重庆云诚科技小编为你解答，希望本文能找到您要的答案！
贡献者回答加工中心4轴UG的编程方法是：在生成程序的时候选择四周机床，并把主轴的Z轴改成远离直线即可。
数控铣床是一种加工功能很强的数控机床，目前迅速发展起来的加工中心、柔性加工单元等都是在数控铣床、数控镗床的基础上产生的，两者都离不开铣削方式。
由于数控铣削工艺最复杂，需要解决的技术问题也最多，因此，目前人们在研究和开发数控系统及自动编程语言的软件时，也一直把铣削加工作为重点。
加工中心具有适应性强、加工精度高、加工质量稳定和生产效率高等优点。它综合应用了电子计算机、自动控制、伺服驱动、精密测量和新型机械结构等多方面的技术成果，是今后数控机床的发展方向。
扩展资料：
对于加工部位是框形平面或不等高的各级台阶，那么选用点位---直线系统的数控铣床即可。如果加工部位是曲面轮廓，应根据曲面的几何形状决定选择两坐标联动和三坐标联动的系统。
也可根据零件加工要求，在一般的数控铣床的基础上，增加数控分度头或数控回转工作台，这时机床的系统为四坐标的数控系统，可以加工螺旋槽、叶片零件等。
对于大批量的，用户可采用专用铣床。如果是中小批量而又是经常周期性重复投产的话，那么采用数控铣床是非常合适的，因为第一批量中准备好多工夹具、程序等可以存储起来重复使用。
参考资料来源：百度百科—数控铣床
